LDS技術的核心優勢

LDS技術，全稱為Laser Direct Structuring（激光直接成型），是由德國LPKF公司研發的先進工藝。該技術通過數控激光直接將電路圖案轉移到模塑塑料原件表面，利用立體工件的三維表面形成電路互通結構。LDS天線，即利用LDS技術在塑膠元件上形成導電圖形及結構，具備以下顯著優勢：

1. 高精度與靈活性
LDS技術能夠在任意可激光入射的三維面上實現高精度布圖，使得天線設計更加自由，能夠輕松應對5G時代復雜的天線頻段需求。同時，由于激光成型的特性，修改電路圖案無需改變模具，大大縮短了開發周期，降低了成本。

2. 輕量化與小型化
LDS天線采用非金屬材料，有助于產品的輕量化與小型化，符合智能終端薄型化的發展趨勢。在5G智能終端領域，這一優勢尤為突出，能夠顯著提升設備的便攜性和用戶體驗。

3. 穩定性與可靠性
LDS技術通過激光活化和化學鍍等步驟，使金屬層牢固地附著在塑料表面，不僅提高了天線的穩定性，還保證了其性能的一致性和可靠性。此外，LDS天線還具備優良的抗干擾能力，確保了信號傳輸?shù)姆€(wěn)定性和高效性。

4. 高效生產
LDS技術生產效率高，激光系統耐用且少維護，適合7X24不間斷生產。這種高效的生產模式不僅提高了產量，還降低了生產成本，為大規模商業化應用奠定了堅實基礎。

LDS天線在智能終端的應用

智能手機
在智能手機領域，LDS天線已成為高端機型的主流選擇。例如，華為Mate 30系列就采用了金屬中框+LDS的技術方案，天線數量相比4G手機有了大幅提升。LDS天線的一致性好、精度高、設計靈活，完美適應了5G多頻段天線的復雜需求。

筆記本電腦
隨著5G筆記本的普及，LDS天線也迎來了新的應用機遇。便攜是5G筆記本的重要性能之一，而輕量化則成為趨勢。LDS技術能夠有效利用筆記本內部空間，設計出更為復雜且高效的天線結構，同時減輕機身重量，提升用戶體驗。

智能穿戴設備
在智能手表等智能穿戴設備中，LDS天線同樣表現出色。它不僅能夠穩定傳輸信號，還能有效避免內部元器件的干擾，提高精準度。同時，LDS天線節省了設計空間，使得智能手表更加小巧輕便。

TWS藍牙耳機
TWS藍牙耳機作為無線音頻設備的代表，其對信號穩定性和傳輸距離的要求極高。LDS天線技術的應用，使得藍牙耳機能夠?qū)崿F(xiàn)更遠距離、更穩定的信號傳輸，大大降低了斷流、斷音等問題，提升了用戶體驗。

拓普聯科的LDS天線解決方案

作為LDS技術領域的佼佼者，拓普聯科（注：此名稱為虛構，用于示例）致力于為客戶提供高性能的LDS天線解決方案。我們擁有先進的激光加工設備和完善的工藝流程，能夠滿足客戶多樣化的需求。同時，我們還與多家知名材料商和設備廠商建立了緊密的合作關系，確保產品質量和性能的穩定可靠。

在無線通信技術的快速發展中，LDS天線以其獨特的優勢，正逐步成為智能終端天線設計的主流選擇。拓普聯科將繼續深耕LDS技術領域，不斷創新與突破，為客戶打造更加高效、穩定、可靠的天線解決方案。

本文關鍵字：LDS天線、鐳雕天線

The post 探秘LDS鐳雕天線，打造高性能天線解決方案 appeared first on 深圳市拓普聯科技術股份有限公司(top-link).

作為天線領域的專家，經過十余年的天線領域業務發展，拓普聯科具備了從天線仿真、聯調測試、鐳雕到RF檢測等全價值鏈重要環節的能力，為客戶提供完整的天線解決方案。拓普聯科天線研發團隊在打造智能手表時充分考慮到了客戶痛點，采用了獨特的天線設計，使其無線連接穩定性大大提升，能有效避免連接不穩定、聲音傳輸卡頓等情況的出現。國際知名品牌F客戶熱賣的智能手表就是配置了拓普聯科的定制天線，這款智能手表的整體性能優異，特別是其無線連接的穩定性極佳，給用戶帶來了滿意的體驗。

拓普聯科專業的天線開發團隊，可以協助客戶完成天線設計及產品堆疊的綜合問題，運用正版電磁仿真軟件Ansys HFSS，通過電磁仿真，設計天線并評估性能，給出專業的天線設計及整機堆疊建議，利用模擬的輻射場型，可以直觀了解產品實際使用狀態下的無線信號質量。
無論是在智能手表領域，還是在TWS真無線耳機、XR領域，拓普聯科的天線產品都大放異彩，這得益于拓普聯科天線團隊專業的設計能力，他們始終基于客戶需求出發，在設計階段就成功規避了量產時可能出現的問題，為提升制造良率打下了堅實的基礎。

The post 重構智能手表中的LDS天線設計方案 appeared first on 深圳市拓普聯科技術股份有限公司(top-link).

隨著技術的發展，新的技術在消費電子產品中的不斷應用，電子產品逐漸向智能化、高度集成化等方向延伸，產品的更新?lián)Q代速度也越來越快。作為手機核心功能件之一的天線也發生了很大的變化。從外置的天線（PCB形式的螺旋天線）到FPC天線，再到LDS天線。而手機金屬外殼的出現，使得現在在手機中應用最多的則是使用手機的中框作為天線（見圖），中框天線與外殼直接一體成型，這樣即節省了空間，又增強了信號傳輸?shù)姆€(wěn)定性。

智能手機帶動的藍牙耳機的興起使得LDS天線在最近幾年大行其道，LDS天線具有性能穩定，一致性好，精度高等特點。LDS天線的制造過程較一般消費類電子零部件產品更為復雜，需要經驗豐富的團隊對設計、制造、質量全過程進行把控，進而提高LDS天線的良率。

針對LDS天線的制造工藝，我們采訪了拓普聯科資深天線專家朱經理，朱經理介紹到，LDS工藝主要有四個步驟：
1、射出成型。在注塑機上將含有特殊化學添加劑(即激光粉)的專用熱塑性塑料注塑成型。
2、激光活化。透過激光光束活化，用激光使激光粉活化形成金屬核，并且形成粗糙的表面，這些金屬核為下一步電鍍提供錨固點。
3、化鍍?；兪荓DS制程中的關鍵步驟，在經過激光活化的塑膠表面進行化學鍍，形成5~8微米厚的金屬電路，電鍍的金屬有銅、鎳等，使塑料成為一個具備導電線路的MID元件。
4、組裝。將上述完成的制品安裝到產品上，必要時在電路上噴涂，以獲得優良的外觀。

現在業界普遍認為LDS天線會成為未來智能電子設備天線的主流，拓普聯科具備上述工藝以及表面處理的LDS全制程管控能力，為客戶提供從產品設計、建模、仿真、調測到量產的一站式解決方案與服務。

The post 從大哥大到iPhoneXS，手機天線進化史與LDS天線 appeared first on 深圳市拓普聯科技術股份有限公司(top-link).

自TWS（真無線）藍牙耳機的興起，lds天線也被廣泛應用。因TWS藍牙耳機體積小，空間有限，高端產品要傳輸高素質音頻信號，所以對天線的要求非常的高。因此對如何減小尺寸、減輕重量、降低成本、降低裝配風險，就成為終端天線越來越重要的課題。而日漸成熟的LDS技術，以體積小與設計靈活廣受產品設計師、結構工程師的鐘愛，又因質量穩定與性價比高，受到質量及采購工程師的青睞，那么LDS天線作為TWS耳機藍牙天線的具體優勢有哪些體現呢？

針對以上問題，我們采訪了拓普聯科的資深天線專家朱經理，朱經理介紹到，LDS中文名叫激光直接成型技術，是指利用數控激光直接把電路圖案印制在塑料原件表面上，利用立體工件的三維表面形成電路互通結構的技術。LDS材料是一種內含有機金屬復合物的改性塑料，經過激光誘導后，活化析出塑膠中的金屬顆粒，該顆粒作為金屬鍍的活化中心。

LDS天線與FPC天線相比較，空間利用率更高。FPC最大的缺點是不能適應復雜的立體結構。而LDS可以運用激光在立體結構上刻蝕，幾乎不存在結構上的障礙。此外，LDS刻蝕精度高，而且是利用產品的塑膠部件進行作業，所以不存在組裝風險及性能一致性的問題。

拓普聯科專精于LDS天線的設計、制造，我們的優勢如下：
1. 擁有專業的天線開發團隊，可以協助客戶完成天線設計及產品堆疊的綜合問題；
2. 擁有世界領先的LPKF設備，最高精度可達25μm;
3. 獲得LPKF授權，產品出口不存在專利風險；
4. 專業完備的LDS制造管理體系，保證高直通率，降低成本；
5. 擁有自主開發的自動化鐳雕及RF測試設備，不懼產能高峰。
6. 豐富的Via孔設計和生產經驗，最大程度的降低產品表面處理的難度。

The post 一分鐘讀懂LDS天線技術及LDS工藝 appeared first on 深圳市拓普聯科技術股份有限公司(top-link).

TWS耳機的無線連接表現，對用戶的使用體驗影響很大，因此是衡量真無線耳機綜合實力的重要維度。試想一下，如果一款耳機無法保證連接穩定，用戶用來聽音樂時其輸出聲音都會卡頓，勢必會帶來不好的客戶體驗，而涉及WIFI、藍牙、GPS等無線連接的天線的應用，很好地解決了困擾客戶的這一難題。

從2014年起，拓普聯科就開始布局天線業務，目前已經具備了天線仿真、聯調測試、鐳雕、RF檢測等全價值鏈重要環節的能力，為客戶提供完整的天線解決方案。拓普聯科天線研發團隊在打造真無線耳機藍牙模塊時充分考慮到了客戶痛點，采用了獨特的天線設計，使其無線連接穩定性大大提升，能有效避免連接不穩定、聲音傳輸卡頓等情況的出現。國際知名品牌Bose 熱賣的TWS耳機就是配置了拓普聯科的定制天線，這款耳機的整體性能優異，特別是其無線連接的穩定性極佳，給用戶帶來了滿意的體驗。除Bose外，Shokz、Jabra、Foster、1more等國內外廣受歡迎的真無線耳機終端廠商，都搭載了拓普聯科的定制天線，使自身的產品表現更完美。毫不夸張地說，真無線耳機的無線連接穩定性，直接決定了用戶對產品和品牌的認可程度！

目前市場上TWS耳機主要應用的藍牙天線產品中，主要包括PCB板載天線、FPC天線、陶瓷天線和LDS天線，在選擇方面受性能、頻段、成本、使用空間等眾多因素的影響，只有根據具體產品情況，結合使用場景等多方面進行考慮，選擇適合的天線，才能發揮出產品最大的性能。

天線不僅在TWS耳機中也發揮著重要的作用，在智能手表、XR等領域同樣不可或缺。在智能手表的應用中，一些知名廠商的產品也搭載了拓普聯科的天線，采用LDS工藝，并被置于手表外層，高度集成，最大程度的節省空間，同時使無線連接靈敏度更高。XR作為元宇宙虛擬和現實的交匯點，發展勢頭正勁。影創科技在世界VR產業大會獲得VR/AR創新金獎的鴻鵠MR，就應用了拓普聯科的天線，出色的表現獲得了吸引了眾多XR廠商的關注。

The post 拓普聯科全新天線設計，無線連接帶來無限可能 appeared first on 深圳市拓普聯科技術股份有限公司(top-link).

1、PCB天線。

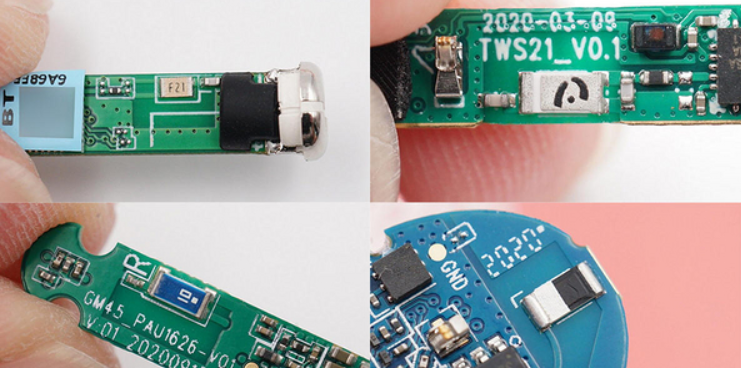

PCB天線就是直接在PCB線路板上利用銅箔構成的天線，具有成本低，批次穩定性高，生產中不需要調試的優點。缺點就是只適合單一頻段，而且由于是利用PCB銅箔構成的，所以天線位置比較受限制。另外，PCB天線一般需要較大的凈空面積，本身天線的尺寸也大。PCB天線廣泛應用于筆記本電腦，電視盒子等，藍牙耳機中的PCB天線樣子見下圖：

2、陶瓷天線。
陶瓷天線是一種適合于藍牙設備使用的小型化天線，占用空間很小、性能比較好； 帶寬窄，比較難做到多頻段；能有效提高主板的整合度，并可降低天線對ID的限制；需要在主板的定義之初導入設計。陶瓷天線分為塊狀陶瓷天線和多層陶瓷天線：
塊狀天線：使用高溫將整塊陶瓷體一次燒結完成后再將天線的金屬部分印在陶瓷塊的表面上。
多層天線：燒制采用低溫共燒的方式講多層陶瓷迭壓對位后再以高溫?zé)Y(jié)，所以天線的金屬導體可以根據設計需要印在每一層陶瓷介質層上，如此一來可以有效縮小天線尺寸，并能達到隱藏天線目的。
由于陶瓷本身介電常數比pcb電路板的要高，所以使用陶瓷天線能在保證天線性能的情況下有效縮小天線尺寸。陶瓷天線的缺點就是有一致性問題，而且體積大，擺放的時候也收到了一定的限制。陶瓷天線，在物聯網產品中用的最多的，像GPS天線和藍牙天線等。

3、LDS天線。
LDS天線技術就是激光直接成型技術（Laser-Direct-structuring）,利用計算機按照導電圖形的軌跡控制激光的運動，將激光投照到模塑成型的三維塑料器件上，在幾秒鐘的時間內，活化出電路圖案。 其原理上有點類似PCB天線，所不同的是，LDS是利用按照天線的形狀，將激光投照到塑料外殼上，在幾秒鐘的時間內，化鍍形成金屬天線。LDS天線的最大的缺點就是成本高，工藝復雜。最大優點就是天線可以直接做到外殼背面，這樣天線的凈空區大，天線效率高。 目前普遍應用于高端的智能手機、智能手表/手環、藍牙耳機上。

文章素材來自互聯網，如有侵權，請聯系網站管理刪除。

The post TWS藍牙耳機天線小知識 appeared first on 深圳市拓普聯科技術股份有限公司(top-link).

繼成功參展2020年慕尼黑上海電子展之后，拓普聯科再接再厲、繼續出征，向中國電子行業展示面向創新市場的最新產品和解決方案，產品涉及消費類電子、物聯網、汽車、機器人、智慧醫療及自動化和人工智能。

拓普聯科專家團隊于上海新國際博覽中心N5 5319展位向訪客展示消費類電子組件的未來發展趨勢，展示的產品線包括Pogo Pin、實心Pin、精密組件、精密五金注塑、高速連接組件、天線等。此次展出的技術亮點包括：TWS耳機音嘴、耳機充電端組件、電子煙發熱管、磁吸線、客制高速連接組件、LDS天線等解決方案和產品組合。此外，拓普聯科還將展示來自領先供應商的最新產品，與眾多知名制造商合體，展示和推廣其創新技術和產品。

拓普聯科肖嵐總經理表示：“因為疫情的原因，國外電子展紛紛取消，我們非常高興此次能繼續參加2021年慕尼黑上海電子展。在此次展會上，我們將展示最新的研發成果，與現有的客戶深化合作，也將與未來的客戶群體溝通交流，并與國內外新興技術頭部廠商會面，因此我們非常重視參加這一電子領域盛事?！?/p>

拓普聯科在連接器領域擁有領先于同行的成功經驗，經過多年的積累與業務布局，已經成長為客戶提供各類定制化精密零組件解決方案的供應商。為了給廣大客戶提供更全面快捷的服務，拓普聯科在廣東東莞成立的具有15條全自動電鍍生產線的東莞市點金表面處理有限公司已經投產，在湖南長沙投資建設的新工業園項目已正式啟動，同時，在美國加利福尼亞、印度班加羅爾、瑞典斯德哥爾摩、韓國首爾、中國臺灣、中國青島等地均設有辦事處，確保為廣泛的客戶群提供周到細致地服務。

The post 拓普聯科亮相2021年慕尼黑上海電子展 appeared first on 深圳市拓普聯科技術股份有限公司(top-link).

TWS耳機天線的重要性
從老式的收音機到目前的智能音箱，從“大哥大”到智能手機，從傳統藍牙耳機到TWS真無線耳機。消費電子科技的發展，天線是其重要的一個固件。而隨著萬物互聯理念的誕生，給予智能家居、智能車載、智能穿戴設備相互連接，一機操控的功能，天線的地位就顯得更為重要。

TWS耳機即 True Wireless Stereo 真正無線立體聲耳機，主要使用方式是與手機、電腦等移動設備通過藍牙射頻連接，然后將音頻信息傳輸?shù)蕉鷻C中，再在耳機端進行解碼輸出。在這一過程中，就需要藍牙天線充當“塔臺”起到溝通兩方的作用，進行發送和接收的任務。因此，在TWS耳機中，藍牙芯片與藍牙天線相輔相成，從而實現無線傳輸?shù)囊魳凡シ?，避免了線材的束縛。

TWS耳機藍牙天線介紹
藍牙天線作為TWS耳機的重要固件，目前的發展也已經相對比較成熟，主要有PCB板載天線、FPC、陶瓷和LDS四種類型。根據TWS耳機產品外觀、頻段需求以及成本進行考慮，從而選擇最適合自身的天線類型。

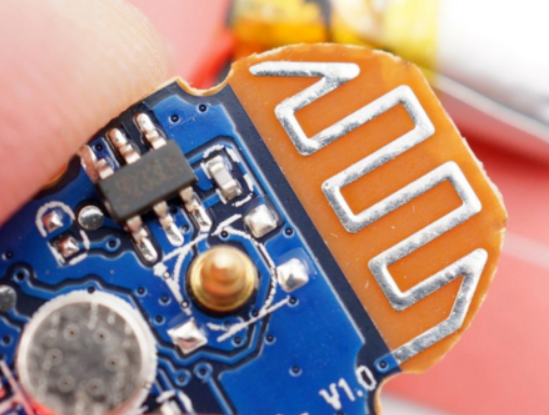

1、PCB板載天線

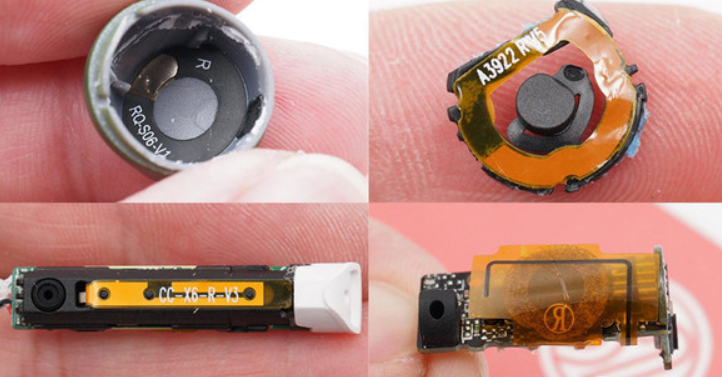

2、FPC天線

3、LDS天線

4、陶瓷天線

我們從過往的TWS耳機拆解中了解到，由于體積的限制，PCB板載天線在TWS耳機中應用相對較少，F(xiàn)PC、陶瓷、LDS天線相對應用比較平均，并且各具優缺點，品牌廠商會根據自身產品的需求進行選擇，沒有固定的使用類型。

如何選擇合適的天線

理論上來講，從成本考慮，PCB、FPC天線成本較低，陶瓷天線適中，LDS天線較為昂貴；而在空間利用上，LDS天線最為靈活，可以充分利用耳機內部空間。
性能方面，外置天線的發送和接收能力一般都要優于內置天線，TWS耳機由于體積的限制，以及便攜性的要求，均采用內置天線設計。性能相對都比較類似，還需要根據多種因素綜合考慮，進而選擇適合的天線。
TWS耳機藍牙天線的設計，影響著藍牙通信的傳輸質量，進而影響用戶的實際使用體驗。而藍牙天線的選擇方面有性能、頻段、成本、使用空間等眾多因素的影響，只有根據具體產品情況，以及使用場景等多方面進行考慮，選擇適合的天線，才能發揮出產品最大的性能。

拓普聯科

——本文轉自“我愛音頻網”，如有侵權，請聯系我們即刻刪除。

The post 真無線(TWS)藍牙耳機天線介紹 appeared first on 深圳市拓普聯科技術股份有限公司(top-link).

LDS天線技術介紹

普通的藍牙耳機/手機天線都被安裝在主板上的。而LDS天線技術就是激光直接成型技術（Laser-Direct-structuring），利用計算機按照導電圖形的軌跡控制激光的運動，將激光投照到模塑成型的三維塑料器件上，在幾秒鐘的時間內，活化出電路圖案。簡單的說（對于手機天線設計與生產），在成型的塑料支架上，利用激光鐳射技術直接在支架上化鍍形成金屬天線pattern。這樣一種技術，可以直接將天線鐳射在藍牙耳機/手機的外殼上。
